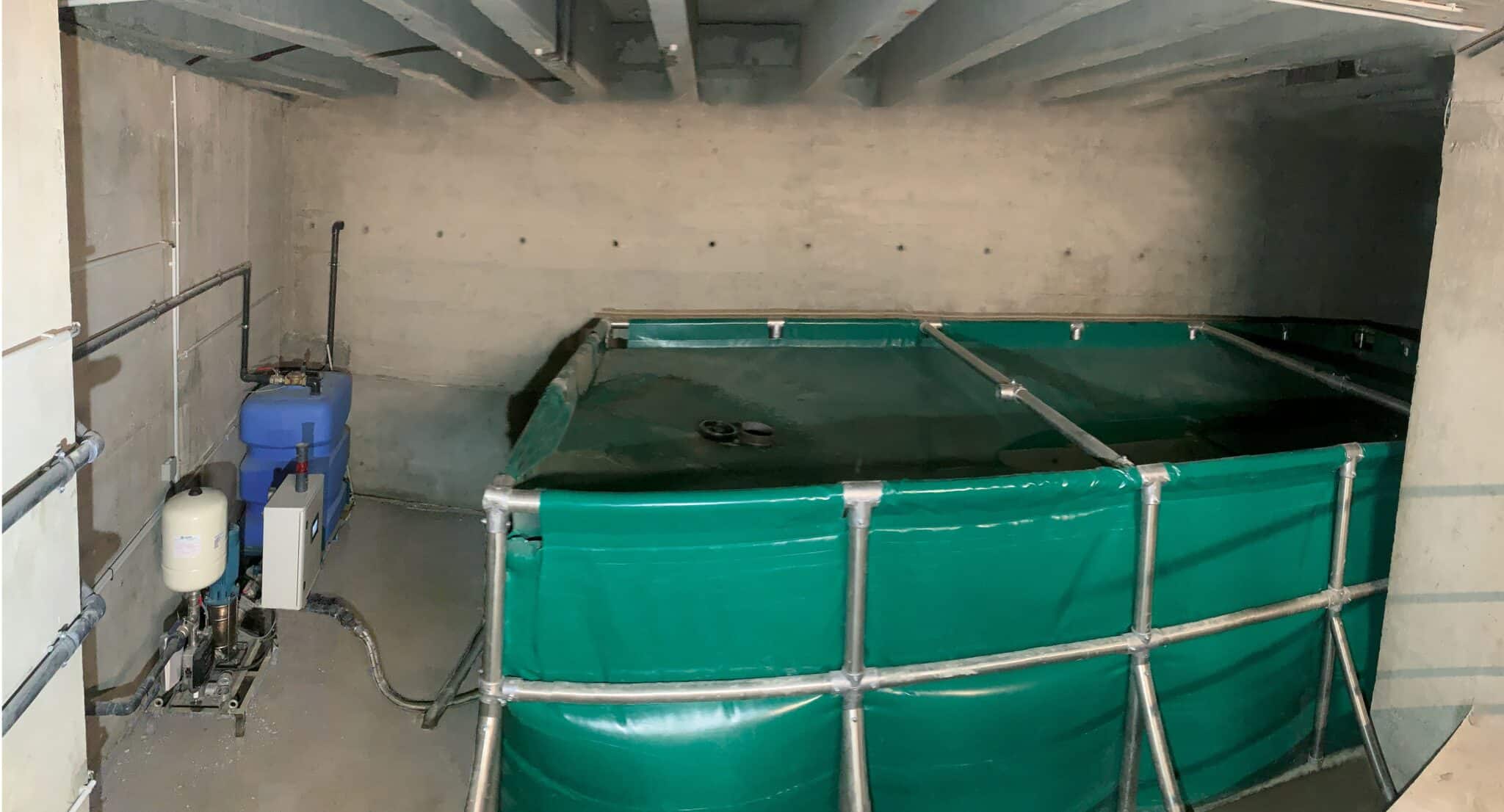

Installation d’un système de récupération des eaux pluviales de 22m3 dans les nouveaux locaux de la Fédération du BTP à VILLEURBANNE (69), par les équipes de CHRISTIN/PEYCLIT.
Le dispositif alimente l’ensemble des toilettes du bâtiment.

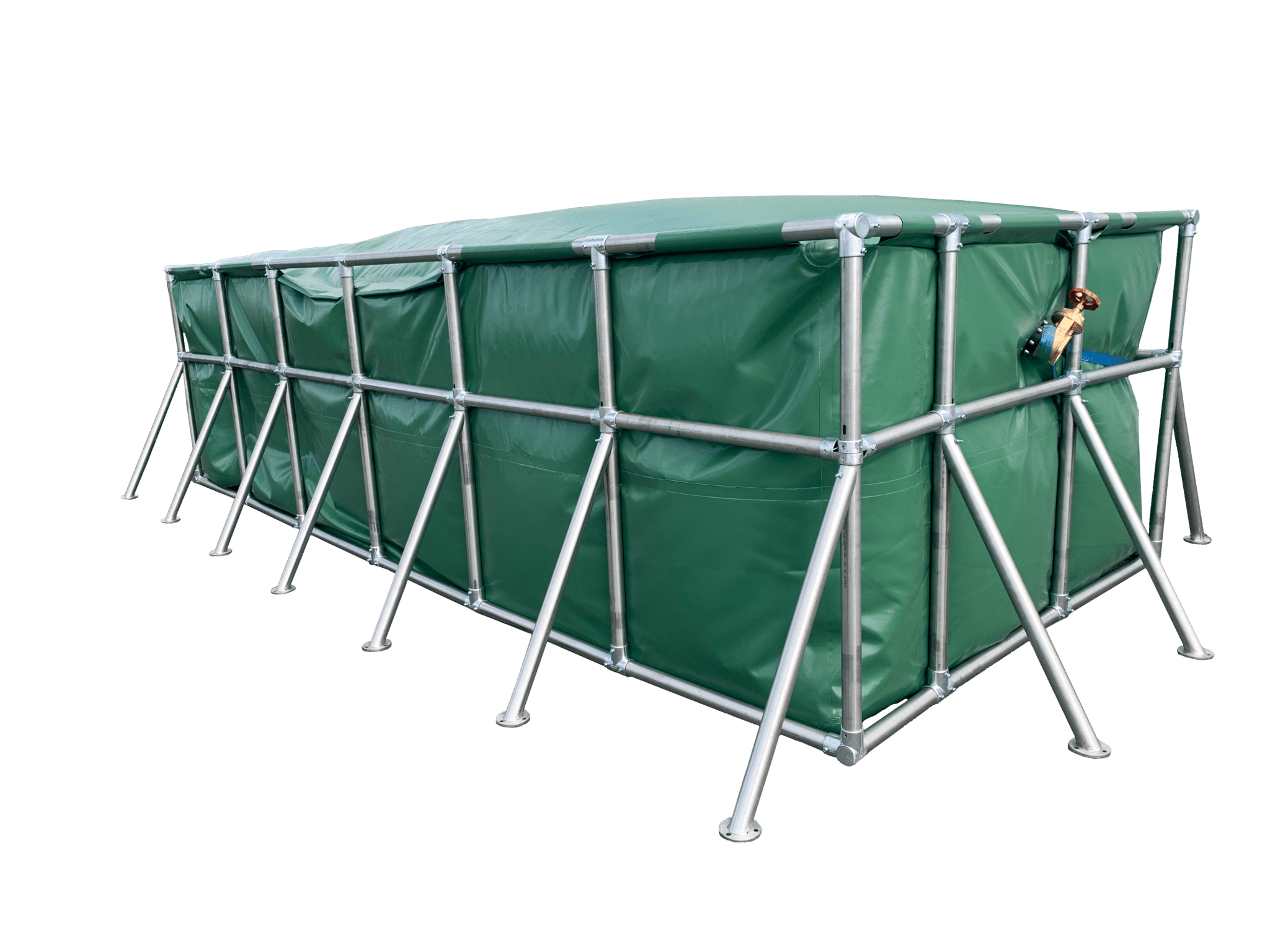

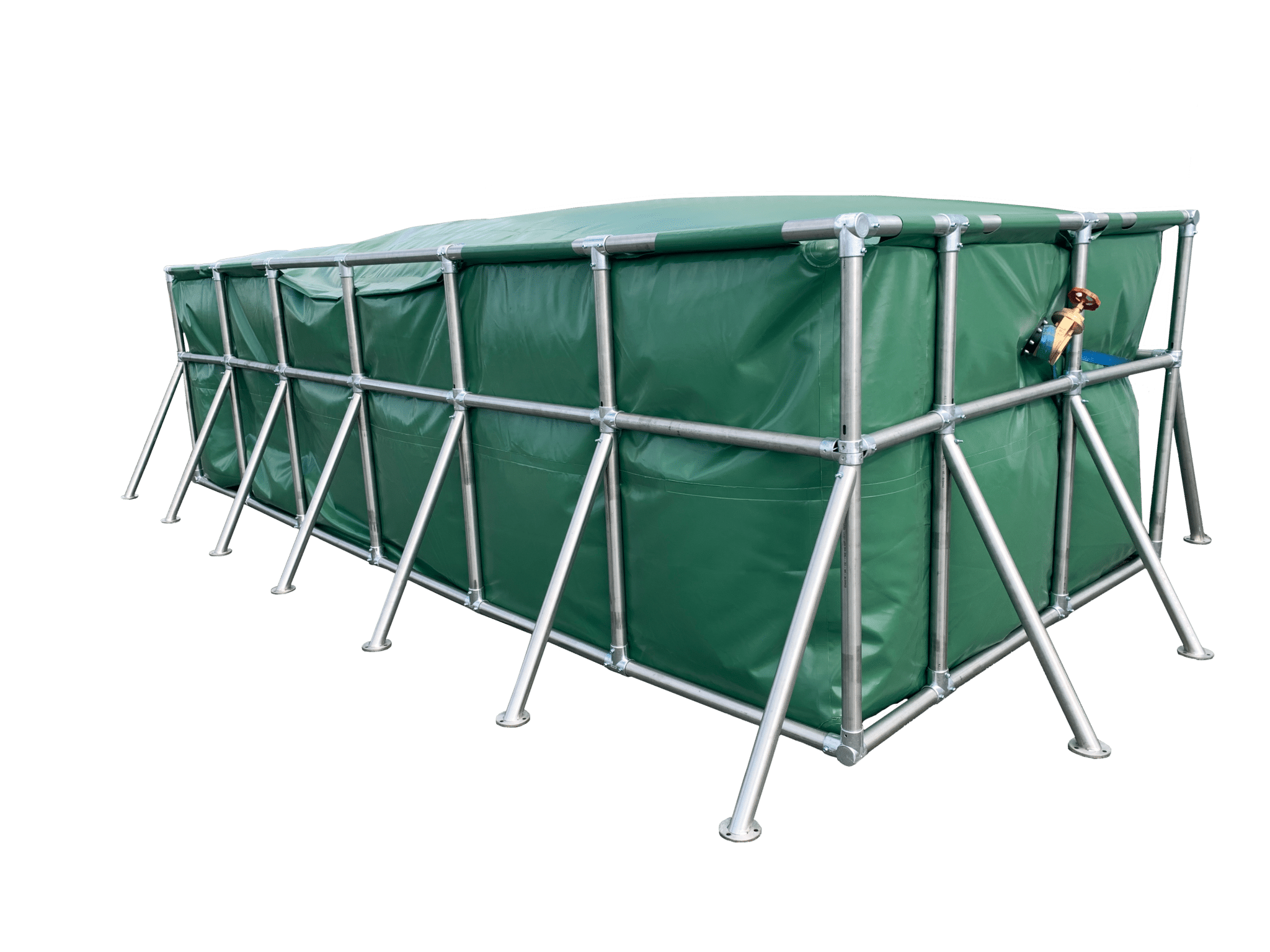

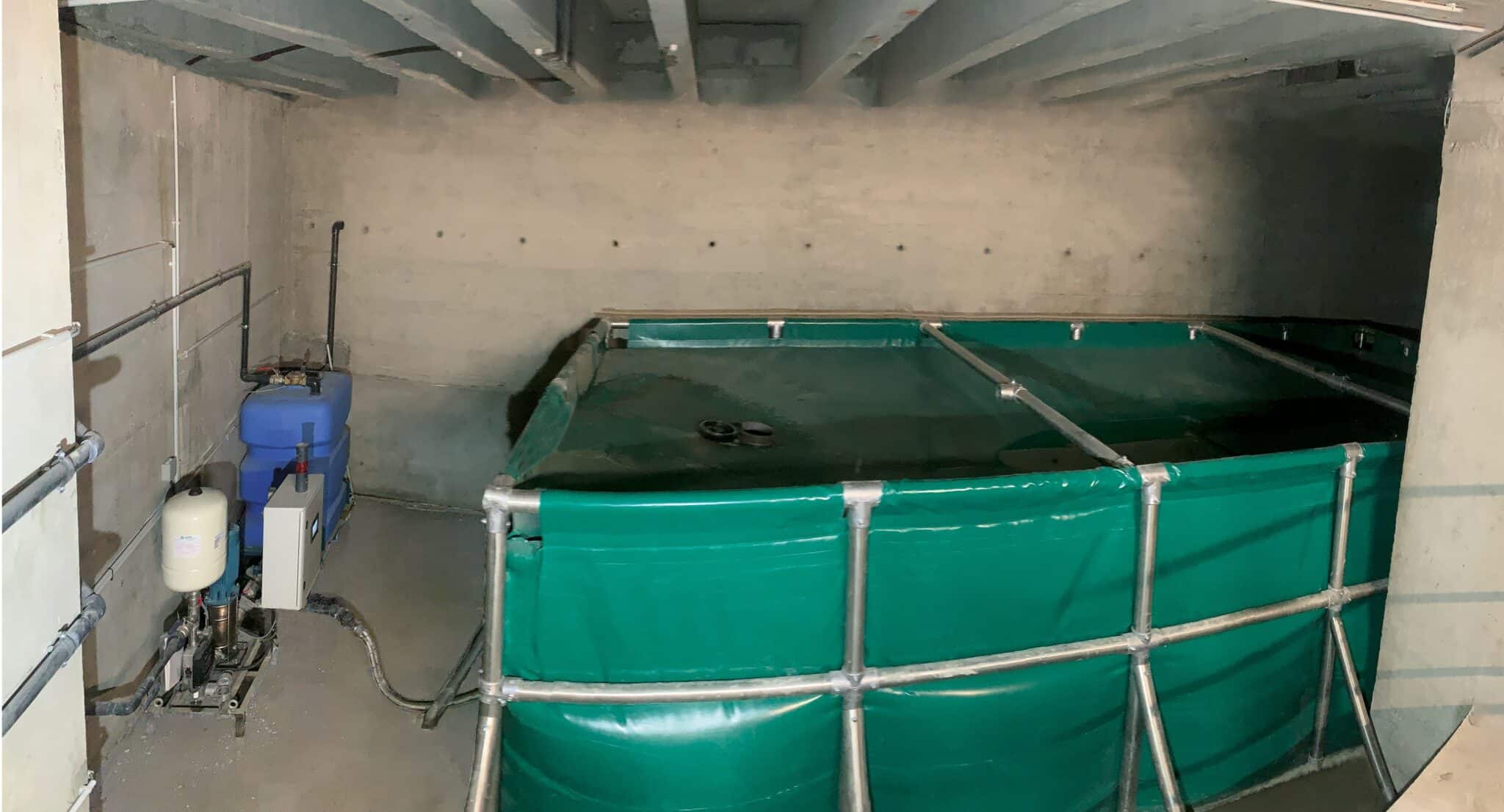

INNOVATION : citerne souple renforcée avec cadre acier ; la cuve arrive sur palette puis est montée sur place.
L’intérêt de ce type de cuve est de pouvoir s’installer dans le bâti existant, et de passer par des portes de 0.70 m de large.

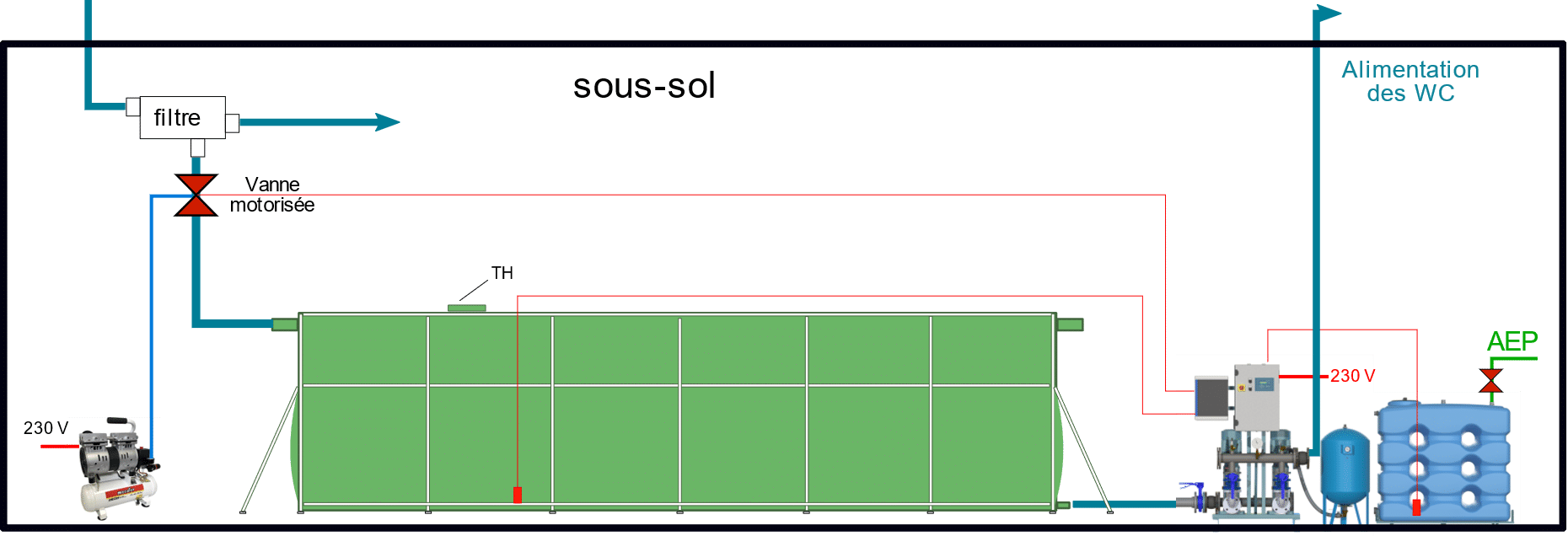

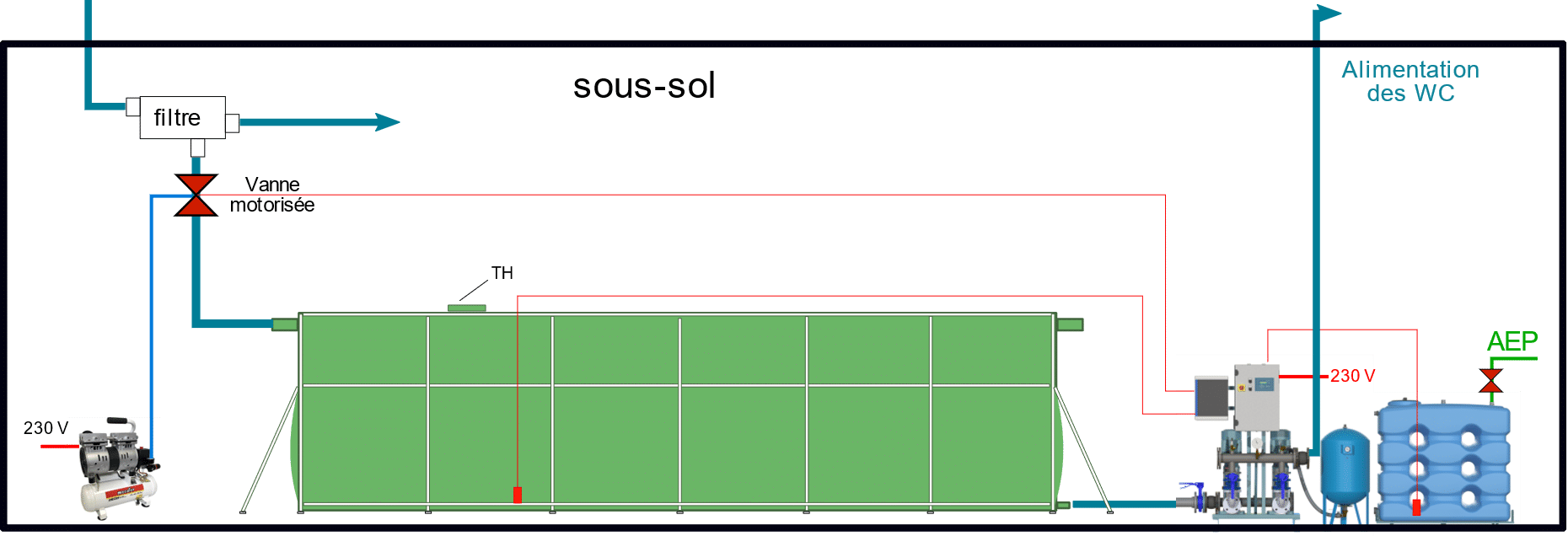

Principe de l’installation :
- Bassin fermé sur armature rectangulaire de volume utile 22 m3 (dim 6 x 2,5 x 1,60 m),
- Les eaux de pluie sont filtrées en amont par le passage sur un tamis inox de 400µm, et une vanne pneumatique en ferme l’accès quand la cuve est pleine (voir image plus bas). Le filtre déporté assure alors une fonction de by-pass,
- Un SKID AQUAPULSE 500C 1-8 (1 pompe 8m3/h, 60mce) vient aspirer l’eau pour la alimenter l’ensemble des toilettes de l’établissement,
- Un SKID AQUAPULSE est un ensemble de surpression cohérent et pré-assemblé en usine, permettant le passage automatique à l’eau de ville du réseau quand l’eau de pluie vient à manquer dans la cuve,
- Équipé de sa propre citerne de disconnexion de 500 litres, le SKID AQUAPULSE bascule automatiquement sur l’eau de ville en cas de manque d’eau de pluie, selon l’arrêté relatif à la récupération des eaux de pluie et à leur usage à l’intérieur et à l’extérieur des bâtiments,
- L’installateur n’a que le raccordement hydraulique à effectuer sur la citerne et sur le circuit du bâtiment,
- Le variateur de vitesse du SKID AQUAPULSE régule le débit en fonction de la demande tout en maintenant la pression constante sur le réseau,
- En cas de manque d’eau des tentatives de réarmements seront effectuées avant mise en alarme du système,
- Notre gestionnaire (GTC), renvoie l’information des volumes d’eau de pluie et d’eau de ville consommés, des consommations électriques, des pannes etc. par Ethernet sur la GTB du bâtiment,
- Une platine de stérilisation par rayons UVc, supprime entre autres microbes, virus, bactéries et champignons.
Une vanne pneumatique en ferme l’accès quand la cuve est pleine.
Le filtre déporté assure alors une fonction de by-pass.
Courte vidéo de l’installation :
