Notre longue expérience de la récupération d’eau de pluie ainsi que notre savoir faire dans les systèmes pré-connectés, nous ont permis de mettre au point une gamme de SKID de gros débits et pressions, destinés à l’alimentation en eau de pluie des bâtiments industriels, collectifs ou commerciaux.

eaux-de-pluie-160 Un SKID est un ensemble de surpression cohérent et pré-assemblé en usine, permettant le passage automatique à l’eau de ville du réseau quand l’eau de pluie vient à manquer dans la cuve.

Nos systèmes sont conformes au l’arrêté ministériel du 21 août 2008 et aux normes européennes en vigueur (EN-1717).

Equipés en série de :

  • 1 ou 2 pompes verticales suivant modèle
  • 1 citerne de disconnexion
  • 1 ou 2 variateurs de vitesses suivant modèle
  • 1 ballon de 6 à 20 litres anti-bélier
  • 2 vannes d’isolement
  • 1 armoire électrique avec automate multi-seuils
  • Deux sondes piézoélectriques de niveau

Equipements optionnels :

  • 2 compteurs à impulsions
  • GTC : Gestion Technique CentraliséeInterface eau de pluie déjà développée (Modbus)
  • Pompe de relevage installée dans citerne principale
  • Traitement Uv
  • Filtration 5μm + charbon actif

SKID

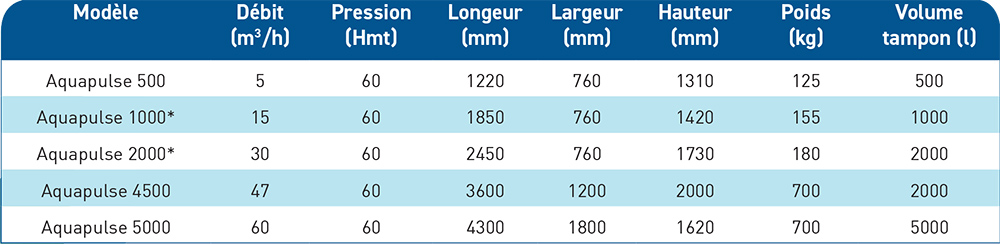

caracteristiques skid aquapulse

Principe :

L’eau de pluie est pompée par le skid installé dans le local technique du bâtiment. Equipé de sa propre citerne de disconnexion, le skid bascule automatiquement sur l’eau de ville en cas de manque d’eau de pluie.

L’installateur n’a que le raccordement hydraulique à effectuer sur la citerne et sur le circuit du bâtiment.

Fonctionnement :

Son variateur de vitesse, régule le débit en fonction de la demande tout en maintenant la pression constante sur le réseau. En cas de manque d’eau des tentatives de réarmements sont effectuées avant mise en alarme du système.

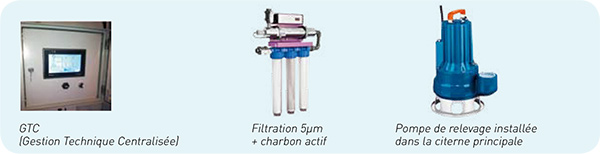

Accessoires :

accessoires-skid

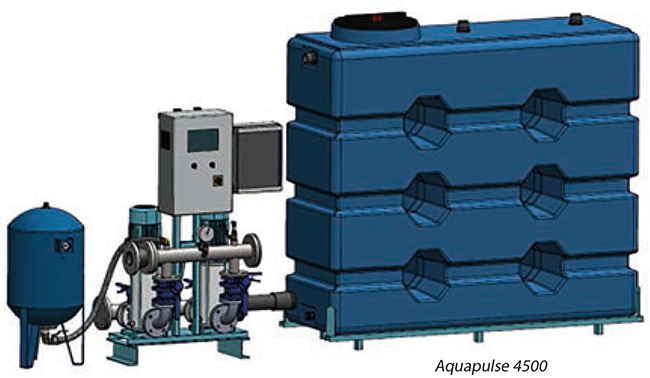

SKID Aquapulse 4500

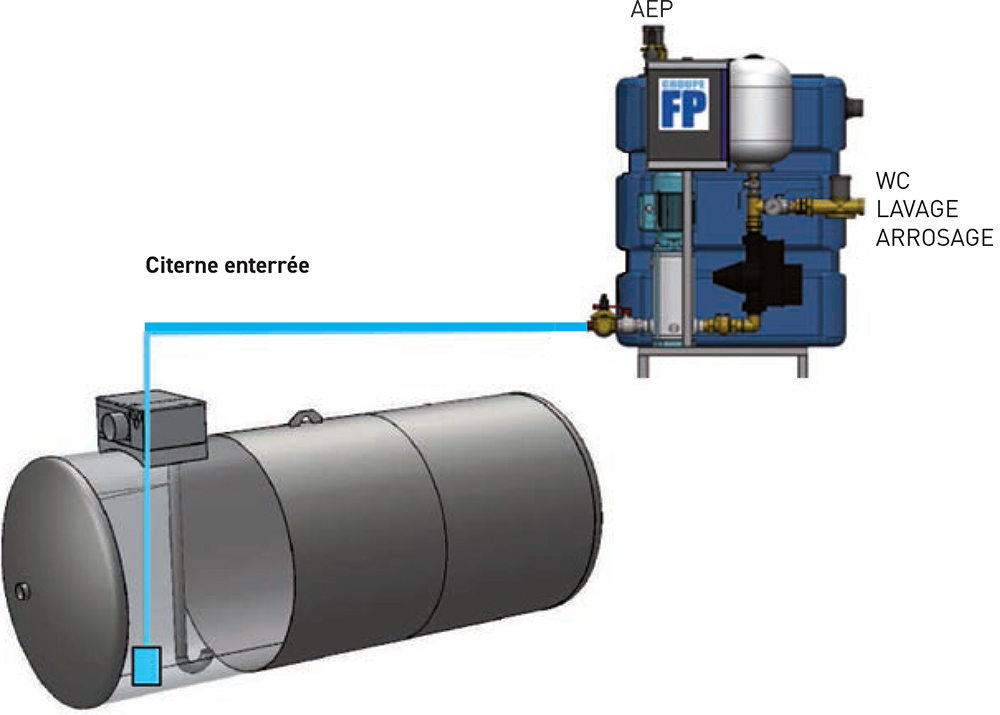

Utilisation SKID Aquapulse

Les +

  • Centrale de gestion compacte
  • Interfaçage total avec la GTB (Modbus si GTC)
  • Exploitation complète des données du système, sauvegarde intégrée
  • Gestion de la ressource en temps réel
  • Protections électriques et thermiques de la pompe et de l’électrovanne
  • Système conforme à la norme EN 1717 et à l’arrêté ministériel du 21 Août 2008
  • Gestionnaire équipé et réglé en usine, avec adaptation possible sur site
  • Modularité (pilotage de plusieurs pompes, adjonctions de diverses sondes …)
  • Mode manuel pour installation ou diagnostic
